全數字紅外/激光測寬儀

主要用於熱軋帶鋼，低溫精整板材和中厚板的寬度連續檢測及精確控制

该测宽仪系统是我公司在消化吸收国外相关产品的基础上开发的新一代板材、带材、型材宽度在线高速检测设备，具有全数字、性能稳定、精度高、测量速度快等优势。仪表可以为轧机控制系统提供实时模拟和数字板宽信号，为轧钢生产的板材宽度管理提供所需数据，提高轧钢及管理自动化水平，具有较大的实用价值和经济效益。安装方式分为立测式和平测式二类。测量方法有红外测宽、背景光源测宽、上光源测宽等。 適合冶金工業冷、熱軋生產線的產品在線寬度檢測，對其它行業的產品在線尺寸檢測和成品檢驗也適用。

系统构成及主要原理

全数字测宽仪主要由检测箱、中继箱、仪器柜等设备构成。采用线阵CCD器件作为宽度测量传感器，从不同的角度同时取得钢板的边缘图像，摄像机直接输出数字信号，通过信号处理器计算得到钢板的边缘值，模拟人的双目视觉效应的实际宽度值，消除了带钢震动、上跳、倾斜等引起的测量误差。，计算出钢板边缘的空间坐标，从而得到带钢的宽度. 采用了最先进的全数字信号处理技术，可以实现高精度视频采集，消除了光强变化和光学相差的影响，保证测量的高精度。

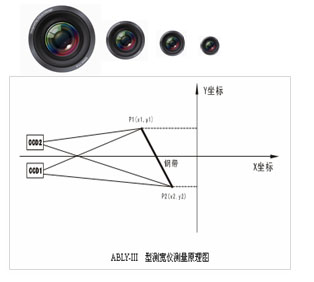

如图所示，两台高精度CCD传感器倾斜安装，调整倾斜角度使两台传感器的视场覆盖最大测量范围。测量时，被测物体在每台传感器上都有清晰的成像，根据一定的几何关系和光的明暗，可以求得被测物两边缘的空间坐标，进而可以计算得到被测物的实际宽度值。

基本功能
◆ 實時在線檢測帶鋼寬度，可自動補償鋼板的跳動、傾斜、側移、熱縮；
◆ 特別的振動補償技術極大提高了系統的穩定性；
◆ 超靈敏度5000像素紅外圖像傳感器，工業級低像差鏡頭，有效的避免了水氣粉塵對系統的影響；
◆ 帶鋼實時及歷史數據顯示、存儲，爐號、鋼號、坯號、班號、檢測時間與MIS系統連接自動生成日報、班報；
班報、日報記錄，打印；
◆ 在線連續測量，採用基於FPGA的高速處理器，精度高、檢測速度快；
◆ 使用方便、易於操作、全數字系統、自動標校系統。 故障自檢，可實現基本免維護.

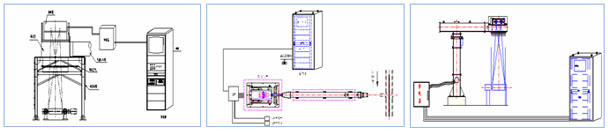

三种典型安装方式

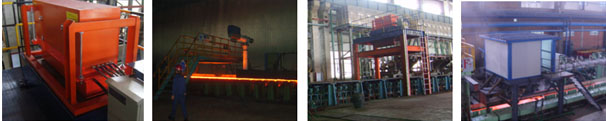

现场应用实例
